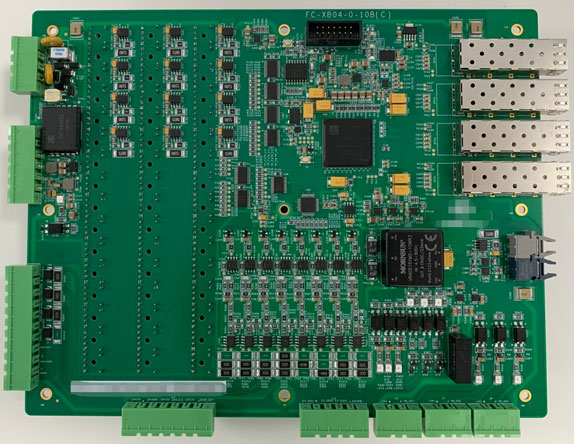

板卡簡介：

本板為脈沖板，脈沖板主要執行CPU下達的指令，通過實現各種控制算法來調節PWM，然后輸出光纖PWM信號來驅動變頻器功率模塊以達到控制電機的目的。

性能規格：

電源：DC5V；±15V

FPGA：XC7A100T-2FGG484I

存儲：NORFLASH 256Mb

通信接口（背板側）：RS485 x1；I2C x 1

通信接口（面板側）：SFP(2.125G)x 2；SFP(2.125G)x 2

光收發器：24對

模擬電壓采集：5路

模擬電流采集：3路

尺寸：160mm*233.5mm*1.6mm

重量：0.175kg

工作溫度：-25℃~70℃

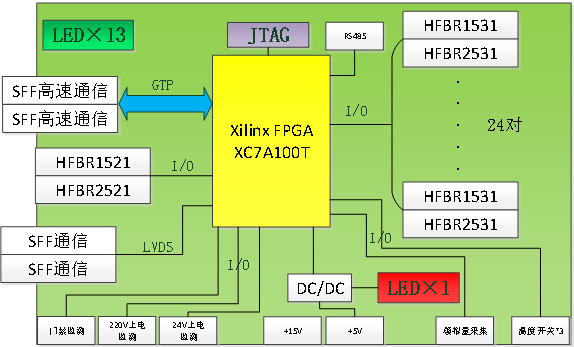

功能框圖：
