板卡簡介：

本板為模擬量輸入輸出板，可對標準電流電壓及PWM信號進行精準采樣，同時可輸出標準電流電壓信號，且含有一路PT100測溫電路。

性能規格：

電源：DC5V，DC24V

過欠壓保護：支持DC5V，DC24V

自檢功能：支持

處理器：STM32H743ZIT6

通信接口（背板側）：CANFD x1，RS485 x1（預留）

電流/電壓采樣路數：4路（標稱-40mA~40mA或-10V~10V，精度±5‰）

電流輸出路數：2路（標稱-20mA~20mA，精度±5‰）

電壓輸出路數：2路（標稱-10V~10V，精度±5‰）

PWM采集：2路（標稱0~6kHz，精度±1%）

PT100測溫：1路（-50℃~200℃，精度±0.5℃）

尺寸：160mm*100mm*1.6mm

重量：0.175kg

工作溫度：-25℃~70℃

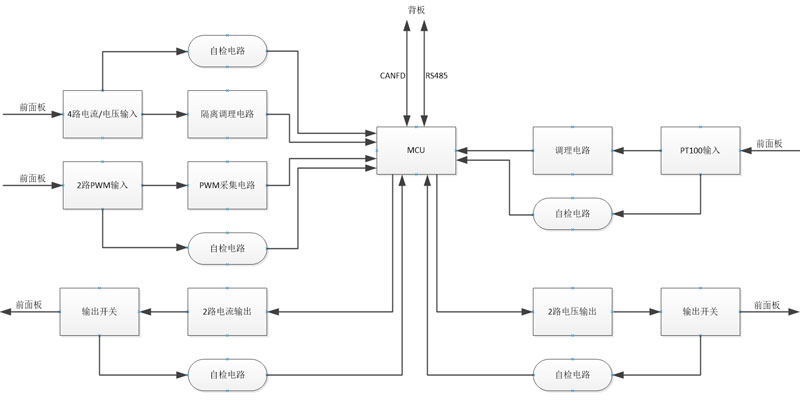

功能框圖：
