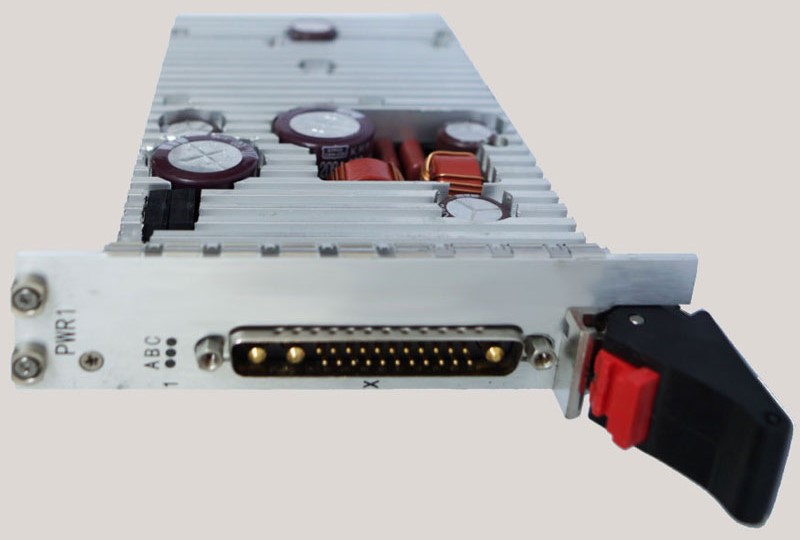

板卡簡介：

本板為電源板，主要為TCMS整機提供可靠的電源供應。

性能規(guī)格：

輸入電壓范圍：60~160VDC

輸入電流范圍：0.34~2.16A

輸入保護：過流保護（105%~140%），過壓保護（125%~145%）

輸出路數(shù)及電流：DC5V（Ioutmax = 20A）；DC24V（Ioutmax = 4.2A）

電壓輸出紋波：DC5V，100mV；DC24V，240mV。

輸出保護：DC5V（4.5V~5.5V）；DC24V（21V~26V）。

尺寸：160mm*100mm*1.6mm

重量：0.575kg

工作溫度：-25℃~70℃

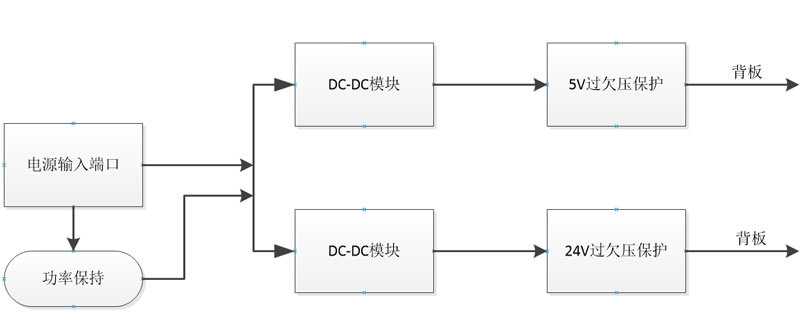

功能框圖：
