板卡簡介：

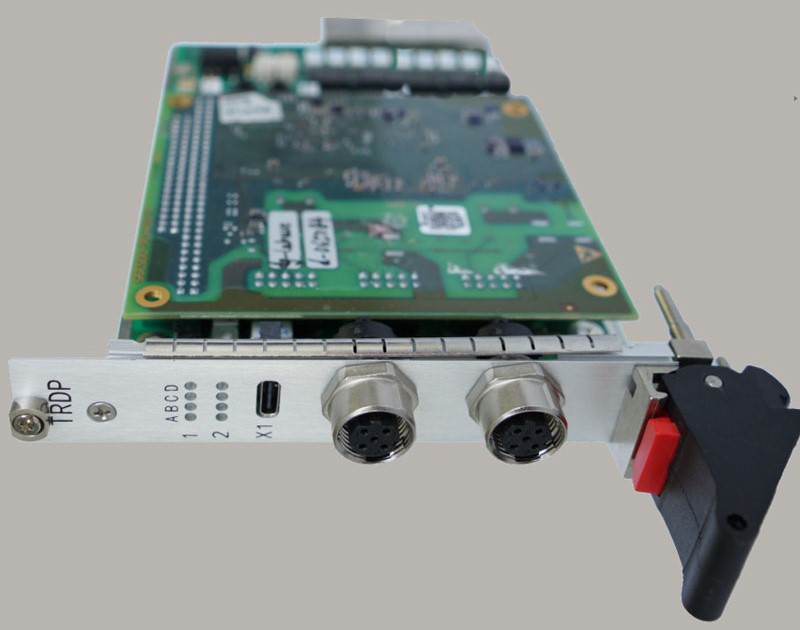

本板為列車實時數據通信板（TRDP），其目前已經在地鐵車輛中逐步推廣使用，替代原有的MVB網絡，主要解決MVB網絡通信的數據量太小的問題。其是基于UDP、TCP的通信協議，在使用過程中終端設備在標準以太網的基礎上新增TRDP協議棧。

性能規格：

電源：DC24V

過欠壓保護：支持DC24V

處理器：MCIMX6Y2CVM05AB

CPU FLASH：NOR FLASH 16M

CPU eMMC：8G

FPGA：XC7A15T-1CSG324I

FPGA FLASH：NAND FLASH 8Gb

通信接口（面板側）：ETH x 2(M12-D)

（背板側）：CAN x 2；RS485 x 2；ETH x 2

尺寸：160mm*100mm*1.6mm

重量：0.230kg

工作溫度：-25℃~70℃

功能框圖：
