板卡簡介：

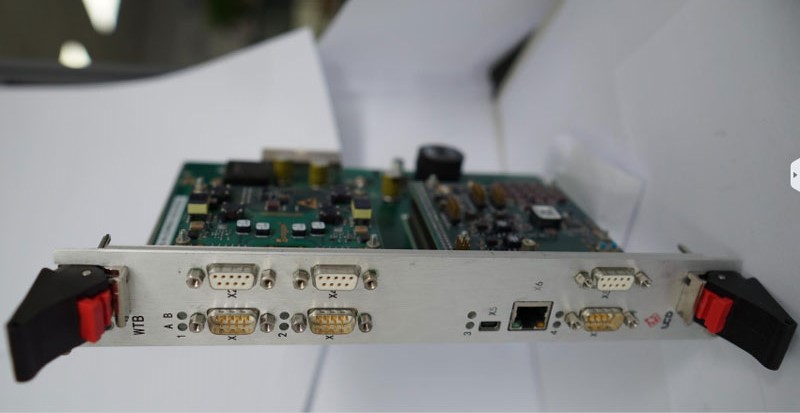

本板為列車實時數據通信板（WTB），WTB板主要完成MVB網絡和WTB網絡的轉換，實現數據的透明傳輸。

性能規格：

電源：DC24V

過欠壓保護：支持DC24V

通信接口（面板側）：MVB x 2(D-SUB9)；ETH x 1(RJ45)；Debug x 1(USB)；WTB x 4(D-SUB9)

尺寸：160mm*233.5mm*1.6mm

重量：0.505kg

工作溫度：-25℃~70℃

功能框圖：
