板卡簡介：

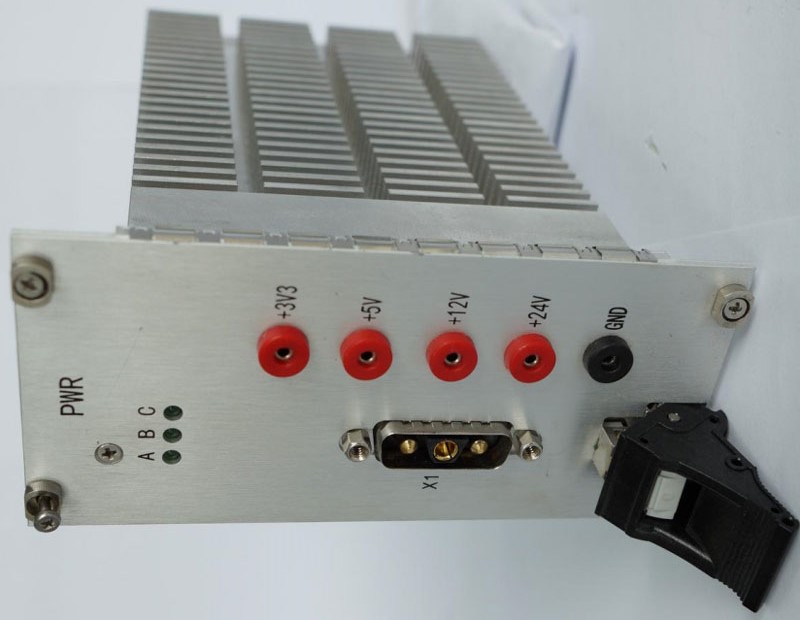

本板為電源板（PWR），主要為PHM整機提供可靠的電源供應(yīng)。

性能規(guī)格：

輸入電壓范圍：43~160VDC

輸入電流范圍：0.34~2.16A

輸入保護：過流保護（105%~140%），過壓保護（125%~145%）

輸出路數(shù)及電流：

DC24V（Ioutmax = 4.2A）；

DC12V（Ioutmax = 8A）；

DC5V（Ioutmax = 10A）；

DC3.3V（Ioutmax = 10A）

電壓輸出紋波：

DC24V，280mV；

DC12V，60mV；

DC5V，30mV；

DC3.3V，37.5mV

輸出保護：DC5V（4.5V~5.5V）；DC24V（21V~26V）。

尺寸：160mm*100mm*1.6mm

重量：0.830kg

工作溫度：-25℃~70℃

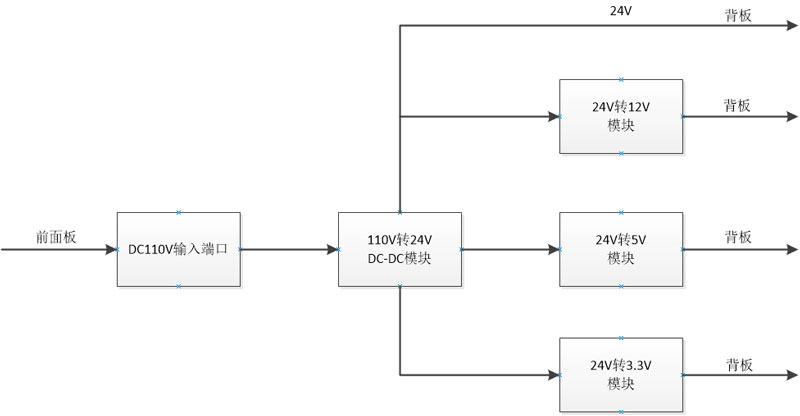

功能框圖：
