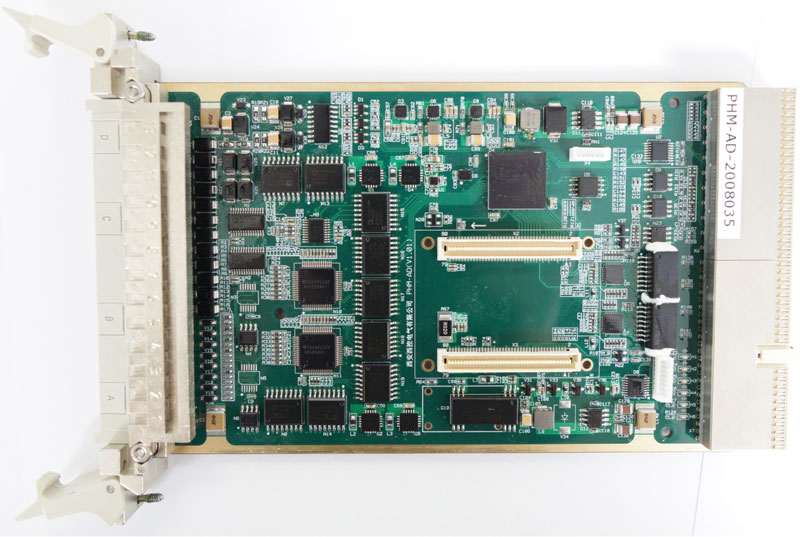

板卡簡介：

本板為模擬量采樣板（AD），可對牽引電機的定子、軸承等關鍵部位的溫度和振動進行采樣處理。

性能規格：

電源：DC5V

處理器：XC7A35T-L1CSG324I

通信接口（背板側）：CAN x2，RS485 x1，ETH x 1，LVDS x2，I2C x 2

通信接口（板內）：RS232（5P排針）

振動信號采樣路數：8路

溫度信號采樣路數：8路

尺寸：160mm*100mm*1.6mm

重量：0.175kg

工作溫度：-25℃~70℃

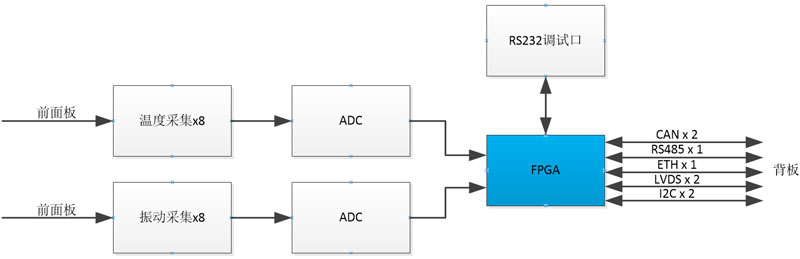

功能框圖：
