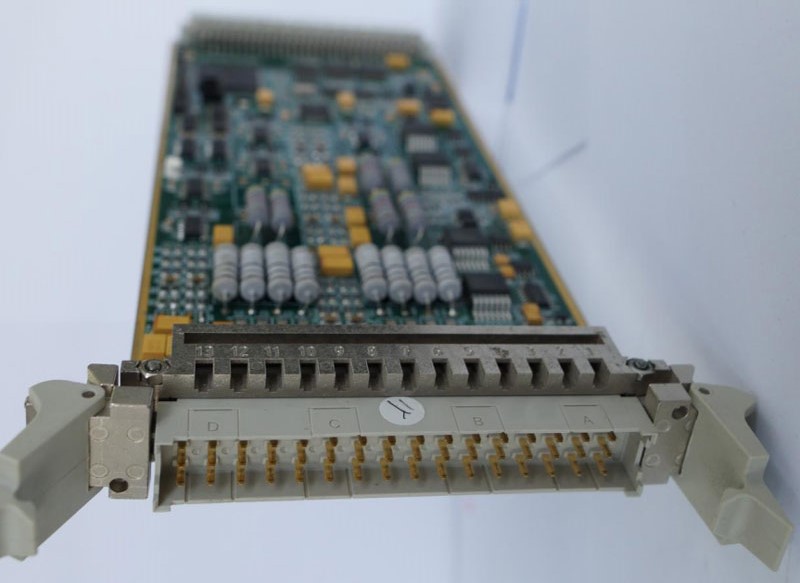

板卡簡介：

本板為模擬量采樣板（AIO-II），主要針對-25mA~25mA的電流信號或-10V~10V的電壓信號進行采樣處理。

性能規格：

電源：DC5V，DC3.3V，DC±15V，DC±24V

自檢功能：支持

MCU：MC9S08DZ60

通信接口（背板側）：CAN x2，I2C x 1

CPLD：EPM570T-144I3

電流/電壓采樣路數：12路（標稱-25mA~25mA或-10V~10V，精度±5‰）

電流輸出路數：4路（標稱-25mA~25mA，精度±5‰）

對外供電（DC15V或DC24V）：12路

尺寸：220mm*100mm*1.6mm

重量：0.160kg

工作溫度：-25℃~70℃

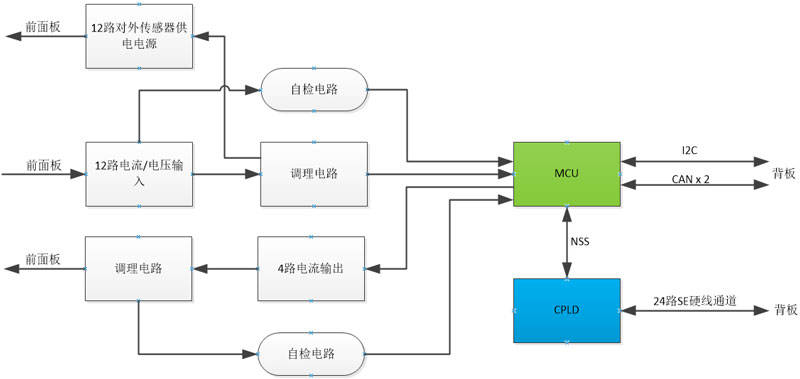

功能框圖：
