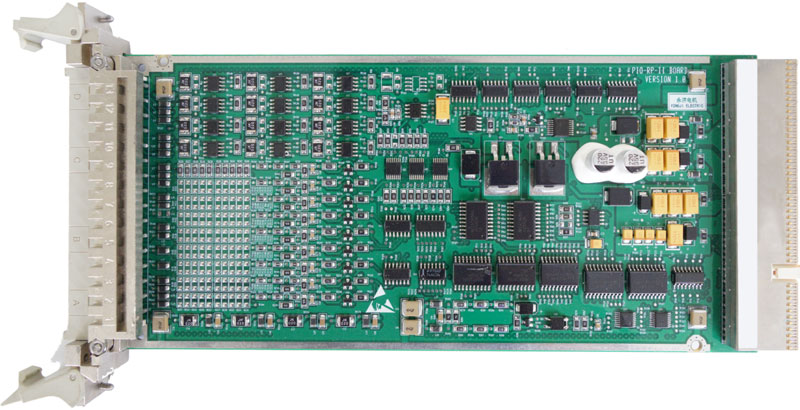

板卡簡介：

本板為脈沖輸入輸出板（PIO），由純硬件電路構成，在實際應用中用于驅動變頻器功率模塊。本板可將DSP傳遞過來的PWM信號進行放大輸出，將PWM反饋信號進行縮小后傳遞給DSP進行閉環控制。

性能規格：

電源：DC5V，DC3.3V，DC±15V，DC±24V

PWM信號輸出路數：8路

PWM信號反饋輸入路數：8路

對外供電（DC15V）：4路

尺寸：220mm*100mm*1.6mm

重量：0.165kg

工作溫度：-25℃~70℃

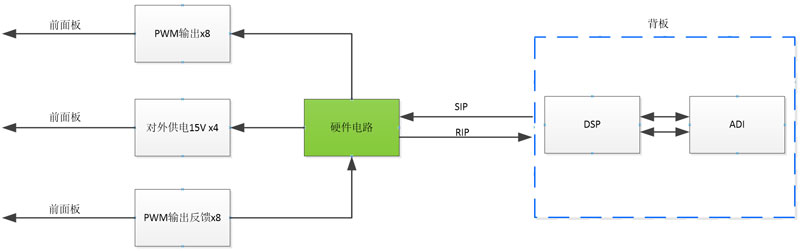

功能框圖：
